【ＭＴＸ５０Ｒ　フライホィールの着脱】

フライホィールの着脱とステータを着脱する方法です。

【作業】

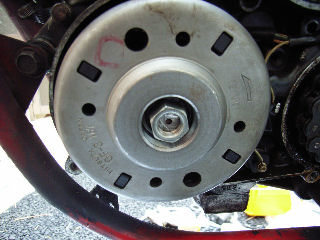

エンジン左側のカバーを外すとフライホィールが見えます。

センター側に見えるナットを外します。

強力なマグネットの作用と、軸と内径の摩擦によって抜け難いですので

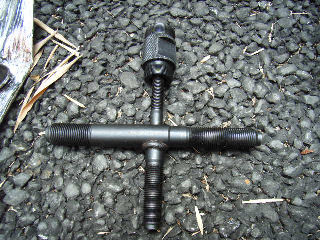

この様な工具を準備します。

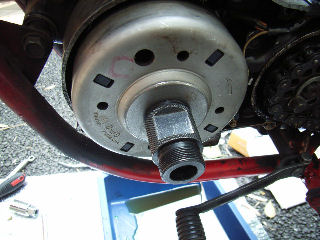

工具の先端を画像の様にねじ込みますが、必ず奥までねじ込んで下さい。

中途半端にねじ込むとネジ山を破損してしまいます。

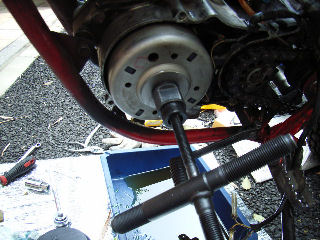

十字を手で廻るまでネジ込んでから、先端をモンキースパナなどで押さえつつ

更にねじ込むとフライホィールがバコッと外れます。

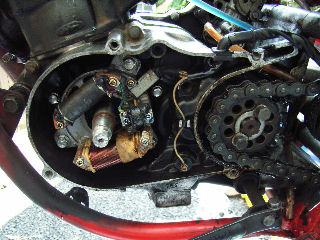

フライホィールを外すとステータ等が見える様になります。

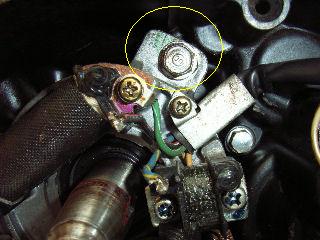

この切り欠きで進角調整が可能です。

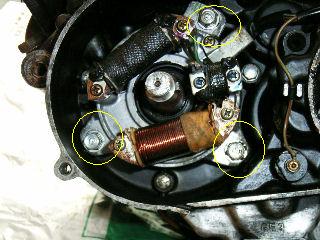

ステータを外す場合には３本のボルトを抜き取ります。

では怪我に注意して作業してみて下さい。
